| ■ 技術說明 Technical Specifications |
| 型號（TYPE） |
額定功率 |
阻值范圍（Ω） |

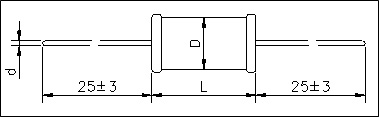

外 形 尺 寸DIMENSIONS（mm） |
| L |
D |
d |
| RX21-1/2 |
1/2W |
0.15 |
16 |
4.5 |
0.8 |
| RX21-2 |
2W |
0.15-5.1K |
16 |
8 |
0.8 |
| RX21-4 |
4W |
0.15-8K |
26 |
10 |
0.8 |
| RX21-8 |
8W |
0.15-10K |
34 |
10 |
1 |
| ■特性 Characteristics |
| 試驗項目 TEST ITEM |
性能要求 SPECIFICATIONS |
試驗方法TEST METHOD |
| 引出端強度 Terminal strength |
ΔR≤±（1%R+0.05Ω） |
GB/T 5729-2003/IEC60115-1：2001 4.16 |
| 絕緣電阻 Insulation Resistance |
無擊穿 |
GB/T 5729-2003/IEC60115-1：2001 4.6 |
| 絕緣電壓 Insulation Voltage |
無擊穿或飛弧 |
GB/T 5729-2003/IEC60115-1：2001 4.7 |
| 耐焊接熱 Resistance to sold，heat |
ΔR≤±（1%R+0.05Ω） |
GB/T 5729-2003/IEC60115-1：2001 4.18 |
| 過載 Over—load |
ΔR≤±（1%R+0.05Ω） |
GB/T 5729-2003/IEC60115-1：2001 4.13 |
| 溫升 Temp—rise |
≤250℃ |
GB/T 5729-2003/IEC60115-1：2001 4.14 |
| 室溫耐久性 Endurance at room temperature |
ΔR≤±（5%R+0.1Ω） |
GB/T 5729-2003/IEC60115-1：2001 4.25 |
| 可焊性 Solder ability |
焊料自由流動 |
GB/T 5729-2003/IEC60115-1：2001 4.17 |
